尼科软密封气动对夹蝶阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【软密封气动对夹蝶阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科对夹式气动蝶阀概述：

尼科气动蝶阀既可作切断介质用，又可作调节介质的流量用。阀体可选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到较佳效果。气动对夹软密封蝶阀适用于温度≤120℃或≤150℃。气动硬密封对夹蝶阀适用于温度≥200℃或≤450℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。

尼科对夹式气动蝶阀参数：

阀体材质 执行器参数

公称通径：DN40-DN1200 作用方式：双作用、单作用（弹簧复位）

公称压力：1.0Mpa-1.6Mpa 气源压力：双作用：3-8bar；单作用：4-8bar

适用温度：-20℃~120℃ 行程范围：90°（±5）

适用介质：水、气、油 输出扭矩：双作用：3.9-10560N.m；单作用：8.5-4858N.m

阀体材质：铸铁、球墨铸铁、铸钢、不锈钢 控制方式：开关型、智能调节型

连接方式：法兰连接 附件选择：电磁阀、定位器、限位开关、三联件、手动机构

尼科对夹式气动蝶阀特性：

①齿轮式双活塞，输出力矩大，体积小；
②气缸选用铝金材料，重量轻、外形美观；
③可在顶部、底部安装手动操作机构；
④齿条式连接可调节开启角度、额定流量；
⑤执行器可选带电讯号反馈指示及附件以实现自动化操作；
⑥IS05211标准连接为产品的安装更换提供了方便；
⑦两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

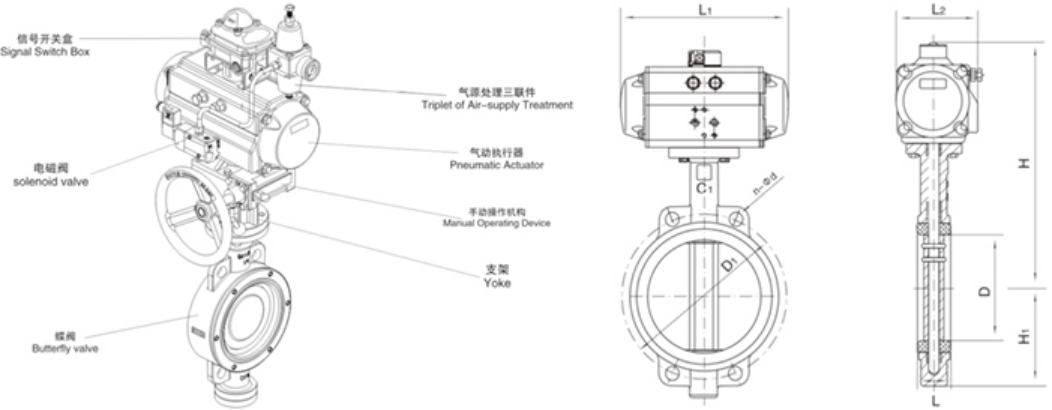

尼科对夹式气动蝶阀尺寸：

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科D671X对夹式气动蝶阀广泛应用于冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置通常由气动执行器和蝶阀整体通过机械连接，经过安装调试后共同组成。
