尼科软密封电动法兰蝶阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【软密封电动法兰蝶阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科法兰电动蝶阀概述：

尼科电动蝶阀是工业管道中应用较为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。气动执行器旋转90°即可快速启闭，操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，当开启度在大约15°至70°之间时，又能进行灵敏的流量控制，因此大口径的流量调节，蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。
蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。

尼科法兰电动蝶阀参数：

阀体材质 执行器参数

公称通径：DN40-DN1200 传动方式：电动（带手动）

公称压力：1.0Mpa-1.6Mpa 控制电源：110/220V AC；50/60Hz

适用温度：-20℃~120℃ 动作时间：10s；30s；45s；135s

适用介质：水、气、油 防护等级：IP65；IP67可定制IP68

阀体材质：铸铁、球墨铸铁、铸钢、不锈钢 保护装置：内置过热保护、过载保护

连接方式：法兰连接 控制方式：开关型、无源触点信号、开度信号、智能型

尼科法兰电动蝶阀特性：

①密封阀座水线条设计，阀板密封面平面设计，彻底避免气动阀因长时间不开而造成的卡位现象；
②阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好；
③阀座无靠背设计，扭矩更轻，也方便用户自行更换阀座；
④法兰对夹孔连接适用多种标准。

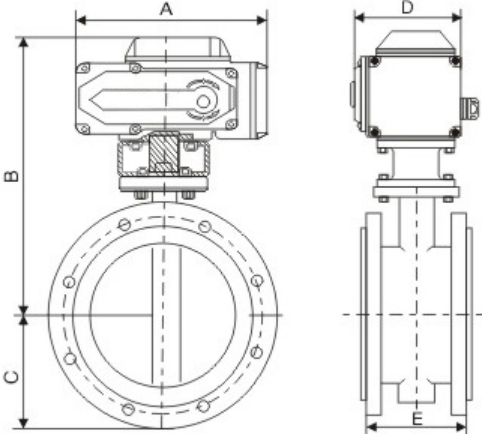

尼科法兰电动蝶阀尺寸：

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科D941X法兰电动蝶阀通常由角行程电动执行机构(0~90°部分回转)和蝶阀整体通过机械连接，经过安装调试后共同组成。法兰蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
