尼科NIKO(中国)办事处-尼科泵阀(深圳)有限公司提供【软密封气动法兰蝶阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

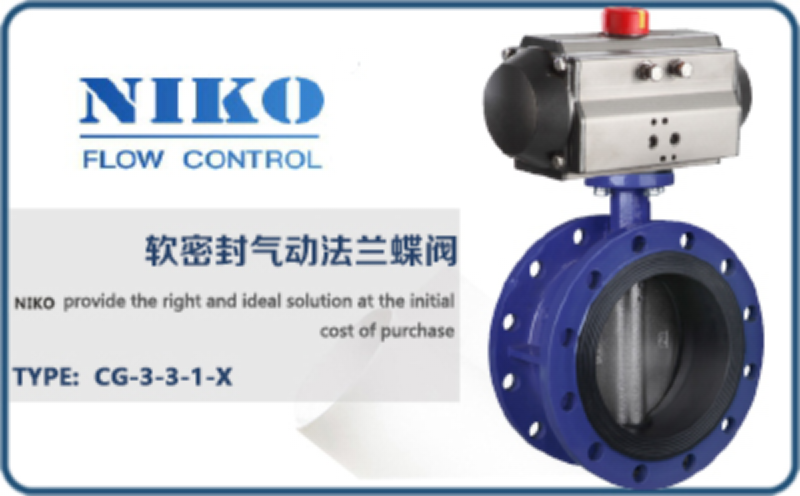

尼科法兰气动蝶阀概述:
尼科D641X气动蝶阀亦属中线软密封蝶阀,是管线优先选用的常规蝶阀,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。气动软密封蝶阀既可作切断介质用,又可作调节介质的流量用。阀体密封圈分丁晴橡胶、四氟橡胶,泄露量可达零。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到较佳效果。
尼科法兰气动蝶阀参数:
公称通径:DN40-DN1200
公称压力:1.0Mpa-1.6Mpa
适用温度:-20℃~120℃
适用介质:水、气、油
阀体材质:铸铁、球墨铸铁、铸钢、不锈钢
连接方式:法兰连接
尼科法兰气动蝶阀特性:
①密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象;
②阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好;
③阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座;
④法兰对夹孔连接适用多种标准。

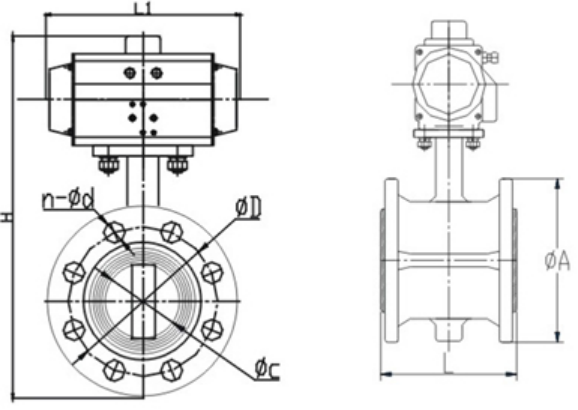

尼科法兰气动蝶阀尺寸:
主要连接外形和尺寸 单位:mm
通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 109 | 112 | 114 | 128 | 141 | 141 | 155 | 166 | 180 | 190 |
H | 300 | 329 | 366 | 455 | 506 | 570 | 739 | 841 | 1007 | 1287 |
注:此外形尺寸为1.6Mpa压力蝶阀,如需更高压力尺寸图纸,敬请来电来函咨询。
尼科D641X法兰气动蝶阀通常由气动执行器和蝶阀整体通过机械连接,经过安装调试后共同组成。法兰蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上。
