尼科旋启式单瓣对夹止回阀

发布时间:2021-04-21 16:51人气:433

尼科NIKO(中国)办事处-尼科泵阀(深圳)有限公司提供【旋启式单瓣对夹止回阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科对夹单瓣旋启式止回阀概述:

尼科H74H,W对夹单瓣旋启式止回阀是一种超圆盘式止回阀,薄型对夹式止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所较为适用。
回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。注意:止回阀只允许介质向一个方向流动,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。

尼科对夹单瓣旋启式止回阀参数:

公称通径:DN15-DN200(1/2"-48")
公称压力:1.6Mpa-4.0Mpa(150LB-300LB)
适用温度:-20℃~425℃
适用介质:水、油品、蒸汽
阀体材质:碳钢、不锈钢
连接方式:对夹法兰连接

尼科对夹单瓣旋启式止回阀特性:

①结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;
②体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;
③阀瓣关闭快速,水锤压力小;
④水平管道或垂直管道均可使用,安装方便;
⑤流道顺畅、流体阻力小;
⑥动作灵敏、密封性能好;
⑦阀瓣行程短、关闭冲击力小;
⑧整体结构、简单紧凑、造型美观。

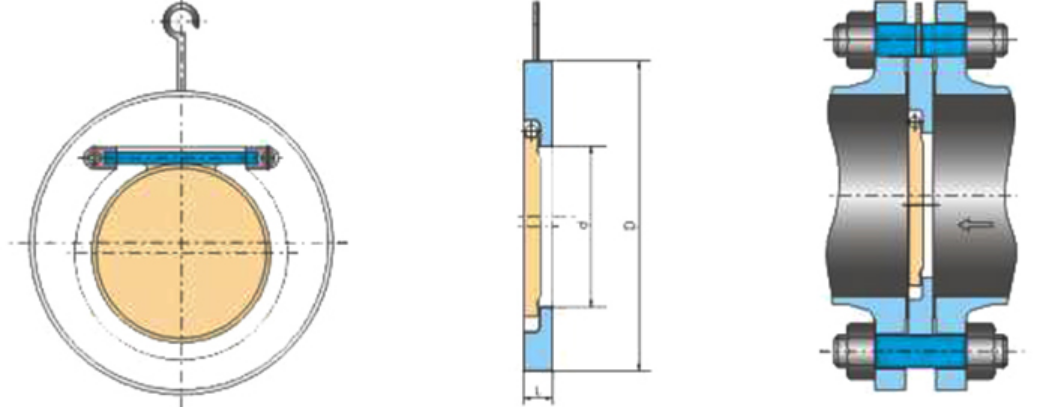

尼科对夹单瓣旋启式止回阀尺寸:



主要连接外形和尺寸 单位:mm

通径

50

65

80

100

125

150

200

250

300

350

400

450

500

L

15

15

16

16

17

19

26

29

38

38

48

48

58

注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。
尼科H74W对夹单瓣旋启式止回阀采用短型结构尺寸和单阀瓣旋启式设计,相比传统的旋启式止回阀,该系列阀门具有无外漏、水平安装,密封性能好、线性震动小、压降小和零座圈磨损优势,特别是水平安装时阀门开阀压力小。适用于公称压力PN1.0MPa~42.0MPa、Class150-2500,公称通径DN15~1200mm、NPS1/2~48,工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
