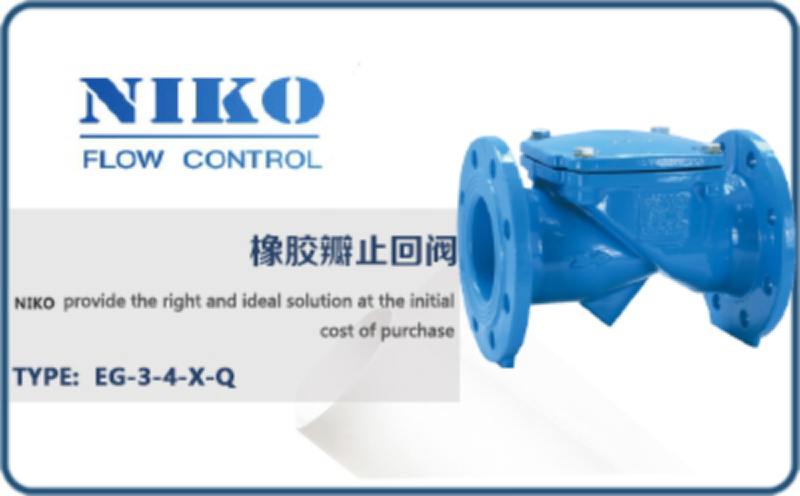

尼科橡胶瓣止回阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【橡胶瓣止回阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科橡胶瓣止回阀概述：

尼科橡胶瓣止回阀的橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。H44X(SFCV)系列橡胶瓣止回阀采用全流面积设计，具有水头损失小，不易堆积杂物，维修简便等特性。H44X(SFCV)系列橡胶瓣止回阀主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。H44X(SFCV)系列橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。

尼科橡胶瓣止回阀参数：

公称通径：DN40-DN600
公称压力：1.0Mpa-2.5Mpa
适用温度：0℃～85℃
适用介质：水、油品
阀体材质：铸铁、铸钢、不锈钢
连接方式：法兰连接

尼科橡胶瓣止回阀特性：

①HC44X橡胶瓣止回阀的封圈采用倾斜设计，关闭时间短，可减少水锤压力；
②阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好；
③HC44X橡胶瓣止回阀结构简单、保养、维修、运输均很方便。

尼科橡胶瓣止回阀尺寸：

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1.6Mpa压力止回阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科H44X，SFCV橡胶瓣止回阀主要适用于卧式安装的给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵损害。H44X(SFCV)系列橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。
