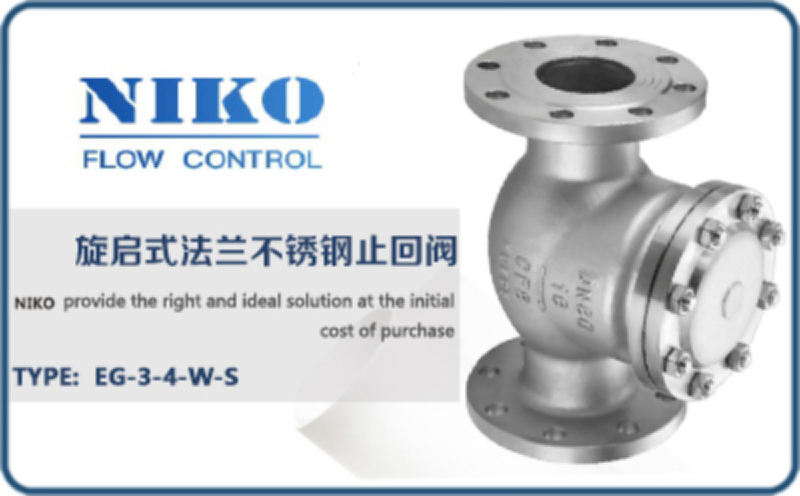

尼科旋启式法兰不锈钢止回阀

发布时间:2021-04-21 16:52人气:442

尼科NIKO(中国)办事处-尼科泵阀(深圳)有限公司提供【旋启式法兰不锈钢止回阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科不锈钢旋启式止回阀概述:

尼科H44W不锈钢旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。旋启式止回阀的阀瓣绕转轴作旋转运动,其流体阻力一般小于升降式止回阀,它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合,大口径管路选用单瓣旋启式止回阀时。为减少水锤压力,较好采用能减小水锤压力的缓闭止回阀;双瓣旋启式止回阀适用于大中口径管路,对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。

尼科不锈钢旋启式止回阀参数:

公称通径:DN15-DN600
公称压力:1.6Mpa-10Mpa
适用温度:-20℃~425℃
适用介质:水、油品、蒸汽
阀体材质:不锈钢
连接方式:法兰连接
设计制造:API594;API6D;JB/T8937;GB/T12236
结构长度:API594;API6D;DIN3202;JB/T89373
试验检验:API598;JB/T9092

尼科不锈钢旋启式止回阀特性:

①阀瓣关闭快速,水锤压力小;
②水平或垂直管道均可使用,安装方便;
③流道通畅、流体阻力小;
④动作灵敏、密封性能好;
⑤阀瓣行程短、关阀冲击力小;
⑥整体结构、简单紧凑、造型美观;
⑦使用寿命长、可靠性高。

尼科不锈钢旋启式止回阀尺寸:



主要连接外形和尺寸 单位:mm

通径

50

65

80

100

125

150

200

250

300

350

400

450

500

L

230

290

310

350

400

480

500

550

650

750

850

950

1025

注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。
尼科止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。注意:止回阀只允许介质向一个方向流动,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。
