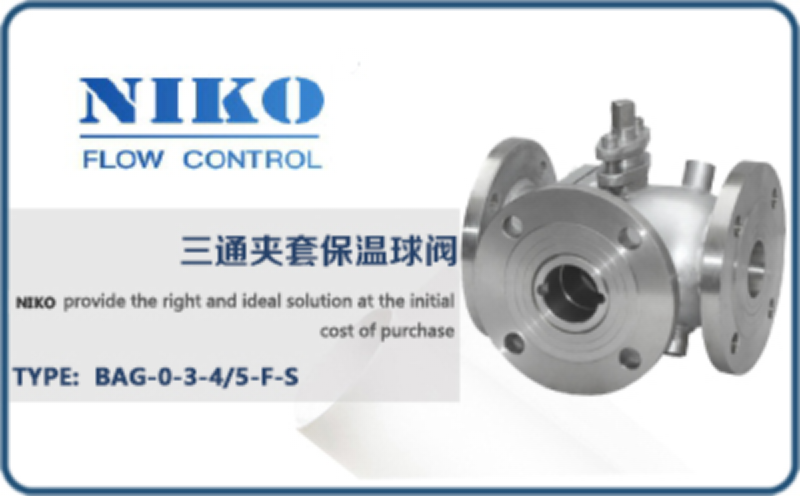

尼科三通夹套保温球阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【三通夹套保温球阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科三通夹套保温球阀概述：

三通夹套保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、茵、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

尼科三通夹套保温球阀参数：

公称通径：DN15-DN200
公称压力：1.6Mpa-4.0Mpa
适用温度：-20℃~425℃
适用介质：水、油、气等
阀体材质：碳钢、不锈钢
连接方式：法兰连接
传动方式：手动

尼科三通夹套保温球阀结构：

①两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。
②四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。
③三通球阀一般采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构（即BQ44型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即 BQ45型）。流向图B中②和③两种工况必须选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。

尼科三通夹套保温球阀尺寸：
