尼科气动V型球阀

发布时间:2021-04-22 09:48人气:624

尼科NIKO(中国)办事处-尼科泵阀(深圳)有限公司提供【气动V型球阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科气动V型球阀概述:

气动V型球阀是一种直角回转结构的高级控制阀,它与阀门定位器配套使用,可实现比例调节;与二位五通电磁阀及控制箱配套使用,可实现开关控制。V型球阀阀芯设计成带有特殊形状的V型缺口,具有精确的截流物性和控制功能,适用于各种控制场合,结构紧凑,体积小,可紧卧安装等优点。适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。

尼科气动V型球阀参数:

阀体材质

执行器参数

公称通径:DN25-DN500

作用方式:双作用、单作用(弹簧复位)

公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa

气源压力:双作用:3-8bar;单作用:4-8bar

适用温度:-40℃~500℃

行程范围:90°(±5)

适用介质:水、油、气、蒸汽、酸碱物

输出扭矩:双作用:3.9-10560N.m;单作用:8.5-4858N.m

阀体材质:铸钢,不锈钢

控制方式:开关型、智能调节型

连接方式:对夹法兰,法兰连接

附件选择:电磁阀、定位器、限位开关、三联件、手动机构

尼科气动V型球阀结构:

①阀体整体式结构:对夹式和法兰式V型球阀阀体都是整体侧装式结构,结构刚性强,不容易引起变形和外泄;
②上下自润滑轴承:阀体内装有上下自润滑轴承,与阀杆接触面积大,承载能力高,磨擦系数小,使阀门的扭矩减少;
③阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球面镀硬铬或喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好耐腐蚀,适应范围广;
④经济实用性:阀体重量轻,阀杆扭矩小,配用气动或电动执行器相应规格小,与其它类型的调节阀相比,性价比高;
⑤介质适应范围广:由于V型开口与阀座之间的剪切作用力,及阀内腔流道的光滑圆整,使介质不易积存于内腔,所以它除适合液体介质外,更适合于带纤维及固体颗料介质的系统控制;
⑥小流量精确控制:通过对小口径阀芯特殊V型开口的加工,可实现小Cv值精确控制。

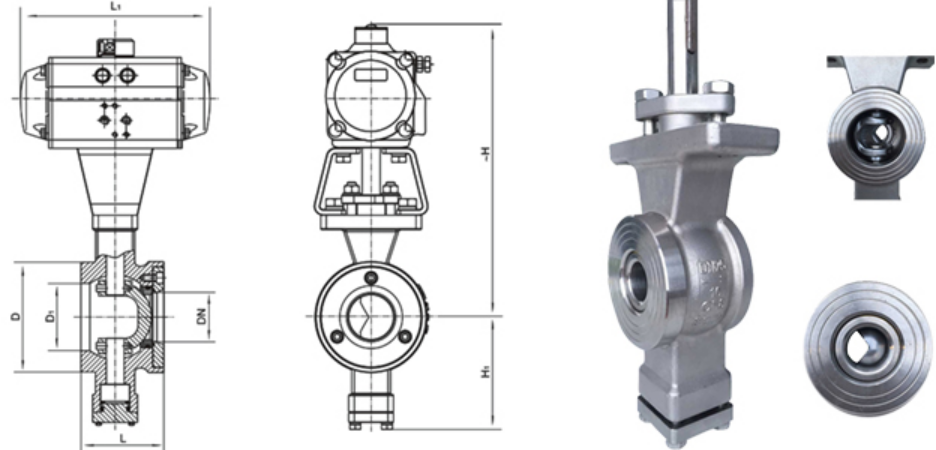

尼科气动V型球阀尺寸:



主要连接外形和尺寸

单位:mm

通径

L

L1

H

H1

D

D1

25

62

159/248

260/290

87

68

38

32

62

159/248

267/297

87

78

42

40

62

211/248

292/312

87

85

52

50

75

248/269

292/312

97

100

60

65

80

248/315

332/340

112

120

75

80

100

269/345

359/381

112

130

94

100

115

345/409

394/411

122

158

110

125

130

409/438

410/416

142

180

135

150

160

438/550

461/486

165

216

165

200

200

550/600

509/553

195

268

210

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口气动V型球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构,当阀关闭时,V型切口与阀座形成楔形剪切作用,可防止球体和阀座之间污物产生的卡死现象,具有自清结功能,特别适用于含纤维料浆,污水和粘性颗粒的介质,配以阀门定位器可实现连续调节,并具流阻小,调节范围广,是一种用途广泛高质量的调节阀。
