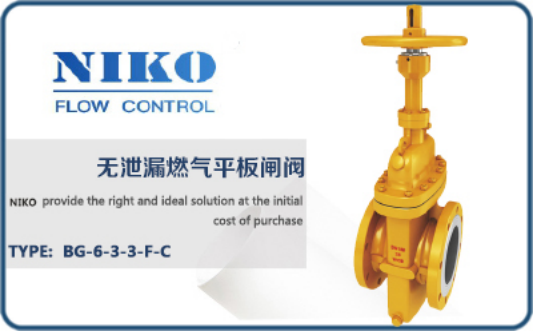

尼科燃气平板闸阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【无泄漏燃气平板闸阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科燃气平板闸阀概述：

尼科燃气平板闸阀是一种关闭件为平行闸板的滑动阀。本平板闸阀系列主要适用于石油管道，天然气管道，城市燃气管网上输送及截断介质做用。也直埋于地下，只需在阀盖上建一小阀室，即可在地面上全方位操作维修，密封性能好，流阻系数小，操作方便。使用寿命长，是城市煤气天然气、液化气等管线理想的配套产品。
燃气平板闸阀采用O形密封圈和施加预紧力的浮动阀座结构，使燃气平板闸阀进出口双向密封，并且燃气平板闸阀的启闭力矩仅为普通阀门的1/2，能达到轻松开关。

尼科燃气平板闸阀参数：

产品型号：Z47NF、Z47DF、Z47F、Z47D、Z47Y、Z47H、Z47W
公称通径：DN25-DN1200
公称压力：1.6Mpa-10Mpa，150LB-600LB
适用温度：-30℃-125℃
适用介质：天然气，水，油品等
阀体材质：铸钢、碳钢、不锈钢
连接方式：法兰连接
传动方式：手动，蜗轮
设计标准：GB/T19672；API 6D
结构长度：GB/T 19672；API 6D
连接法兰：GB/T 9113；ASME B16.5
试验检验：JB/T 9092；AIP 598

尼科燃气平板闸阀特性：

①平板闸阀有二个浮动阀座，每个阀座都设计成两个方向介质流动时均能密封，因此平板闸阀不但能实现双向密封而且能实现进出口同时密封，阀座采用"O"型密封圈密封和弹簧施加预紧力的浮动阀座结构，当阀门受热膨胀并造成中腔的压力大于管道的压力时，介质作用在阀座两边的压力差将把浮动阀座推离闸板，使中腔压力通过闸板与阀座间的间隙泄放到管线中，从而有效的保护了阀门的安全，并且该结构的启闭力矩公为普通阀门的1/2，能达到轻松开、关阀门；
②阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时清楚除闸板的作用。金属对金属硬密封的阀门外部设有注油脂结构，油脂通过注脂器、阀座进入阀门密封面，进一步确保密封，具有极强的密封性，耐冲刷性，管道介质中带有各种悬浮颗粒，不会对密封副产生任何影响，保证不泄漏，能完全自动补偿密封面的磨损，在高温下闸板不会因为膨胀而卡死，并且适用于经常开关的地方；
③平板闸阀的阀体和阀盖上设计有注脂阀，密封油脂通过阀体上的注脂阀可进入阀座密封面，起到辅助密封作用，合密封更可靠，达到零泄漏，密封油脂通过阀盖上的注脂阀可通过填料隔环注入到阀杆和填料之间起到辅助密封作用，使密封可靠达到零泄漏；
④带导流孔的平板闸阀，无论全开或全关闸板始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。阀门在全开时，通道平滑为直线，流阴系数极小，无压力损失，可通毛球清扫管线；
⑤平板闸阀在全开时，通道平滑为直线，流阴系数极小，阀杆密封采用动态自密封结构，无需调整维护；
⑥平板闸阀为全密封结构，外露的阀杆由防护罩保护，以防外部杂质进入传动装置，阀上装有可视的指示杆，以指示阀的开启和关闭状态。

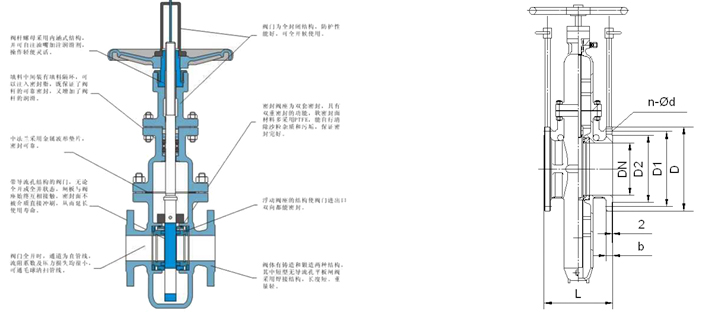

尼科燃气平板闸阀尺寸：

主要连接外形和尺寸               单位：mm

注：此外形尺寸为1.6Mpa压力闸阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科Z543WF天燃气平板闸阀按驱动方式可分为手动平板闸阀、气动平板闸阀及电动平板闸阀。按用途和使用场合可分为有导流孔平板闸阀、无导流孔平板闸阀、油田平板闸阀、管线平板闸阀及燃气平板闸阀等。平板闸阀适用于天燃气、石油、化工、环保、城市管道、燃气管线等输送管线、放空系统和汽储存装置上，用作启闭设备。Z43型带导流孔单闸板式平板闸阀适用于天燃气开采和净化的长输管线。有导流孔平板闸阀用于需要通球清管的管线，无导流孔用于不需要通球清管的管线上。
