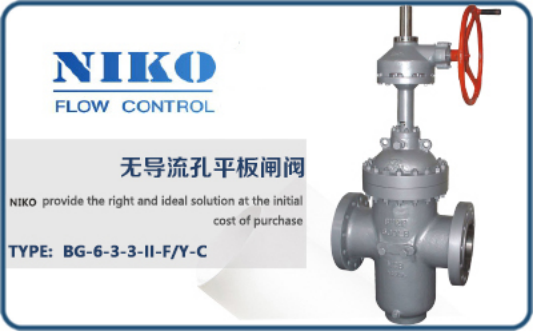

尼科无导流孔平板闸阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【无导流孔平板闸阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科无导流孔平板闸阀概述：

尼科无导流孔的平板闸阀用于不需通清洗的管线上。无导流孔平板闸阀结构独特、排污方便、不受现场窨的限制，可以任意角度安装。
无导流孔平板闸阀是一种关闭件为平行闸板的滑动阀，其关闭件可以是单闸板或是其间带有撑开机构的双闸板，闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制，如果是双闸板平板闸阀，则两闸板见的撑开机构可以补充这一压紧力。

尼科无导流孔平板闸阀参数：

产品型号：Z43WF、Z543WF、Z543WF
公称通径：DN25-DN1200
公称压力：1.6Mpa-10Mpa，150LB-600LB
适用温度：-30℃-125℃
适用介质：天然气，水，油品等
阀体材质：铸钢、碳钢、不锈钢
连接方式：法兰连接
传动方式：手动，蜗轮
设计标准：GB/T19672；API 6D
结构长度：GB/T 19672；API 6D
连接法兰：GB/T 9113；ASME B16.5
试验检验：JB/T 9092；AIP 598

尼科无导流孔平板闸阀特性：

①无导流孔平板闸阀阀座采用O行密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封，并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
②无导流孔平板闸阀在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
③无导流孔平板闸阀采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封优质注入结构，密封性能绝对可靠，真正达到零泄漏，解决了通用阀门填料处较容易外漏的弊病。
④无导流孔平板闸阀关闭时能自动卸掉内腔高压，保证使用安全。
⑤无导流孔平板闸阀全封闭结构，保护性能好，可适应全天候要求，也可以按客户要求开窗带填料压盖。

尼科无导流孔平板闸阀尺寸：

主要连接外形和尺寸                         单位：mm

注：此外形尺寸为1.6Mpa压力闸阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科无导流孔平板闸阀适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。
