尼科三偏心双向密封手动对夹蝶阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【三偏心双向密封手动对夹蝶阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

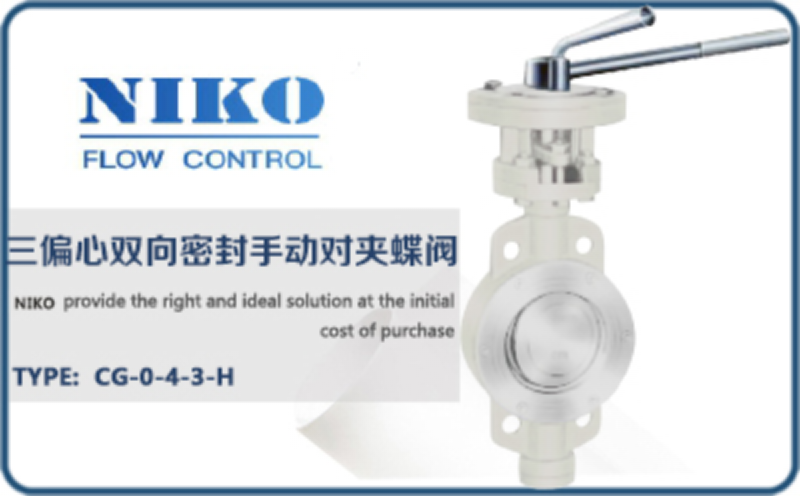

尼科手动对夹式硬密封蝶阀概述：

尼科手动对夹式硬密封蝶阀D73H采用一个"U"型不锈钢密封圈，内部精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离，关闭接触即密封的效果，达到延长使用寿命、密封性能较佳的目的。

尼科手动对夹式硬密封蝶阀参数：

公称通径：DN40-DN200
公称压力：1.0Mpa-4.0Mpa
适用温度：-30℃~425℃
适用介质：水、蒸汽、油品、海水、酸类
阀体材质：铸钢、碳钢、不锈钢、铬钼钒钢
连接方式：法兰对夹连接
防火测试：API 607
设计标准：API 609；ASME B16.34；GB/T12238；GB/T12224；JB/T 8527
结构长度：API 609；ASME B16.10；GB/T12221；
连接标准：ASME B16.5；ASME B16.47；ASME B16.25；GB/T 9113；HG/T 20592
检验测试：API 598；GB/T13927；JB/T9092 ；GB/T 26480

尼科手动对夹式硬密封蝶阀特性：

①金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能；
②密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能；
③碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
④大规格蝶板采用绗架结构，强度高，过流面积大，流阻小；
⑤本阀不仅采用了常规的三偏心多层次硬密封结构，更主要的是结合了固定式球阀的活动阀座原理，更有效的保障了反向承压时的密封性能，真正做到了双向承压100%。安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

尼科手动对夹式硬密封蝶阀尺寸：

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科D73H对夹硬密封蝶阀为偏心金属密封结构，密封形式为金属对金属密封，可调换金属密封圈对金属密封，不锈钢板与石墨复合板密封圈对金属密封。
