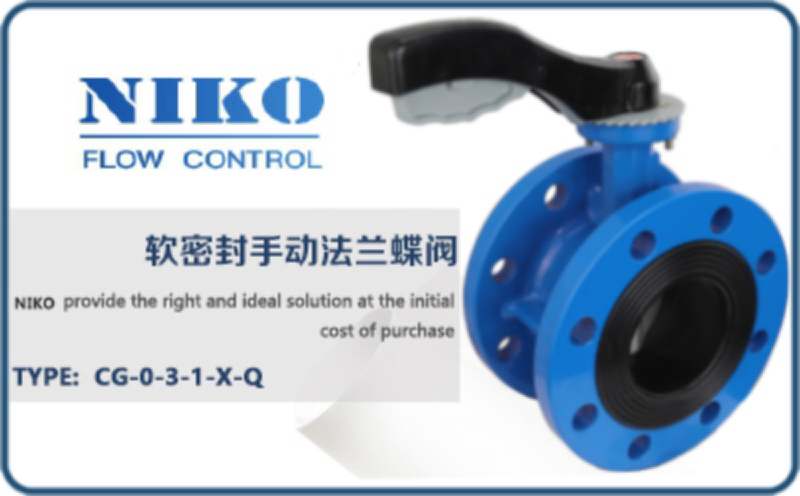

尼科软密封手动法兰蝶阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【软密封手动法兰蝶阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科手柄法兰软密封蝶阀概述：

尼科D41X手动蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动，在管道上主要起切断和节流作用。
蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。

尼科手柄法兰软密封蝶阀参数：

公称通径：DN50-DN200
公称压力：1.0Mpa-1.6Mpa
适用温度：-20℃~120℃
适用介质：水、气、油
阀体材质：铸铁、球墨铸铁、铸钢、不锈钢
连接方式：对夹法兰连接
设计制造：GB12238-89
结构长度：GB12221-89
法兰标准：JB/T79
检查试验：GB/T13927-92

尼科手柄法兰软密封蝶阀特性：

①结构简单，力矩小，操作方便、迅速；
②具有良好的流量调节功能和密封性能，气压测试泄露为零；
③合成橡胶阀座具有耐腐蚀、耐冲蚀、尺寸稳定、回弹性好；
④可装配电动执行器、气动执行器，实现远程大规模集中控制。

尼科手柄法兰软密封蝶阀尺寸：

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科D41X/D41F型法兰蝶阀系列采用中线垂直板、软密封阀座结构，结构简单，制造方便，价格低廉；手动蝶阀是手柄驱动适用于适用于公称压力≤1.6MPa，公称通径小于DN200的各种水、油、气等介质的官道上。
