尼科硬密封气动对夹蝶阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【硬密封气动对夹蝶阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科硬密封气动对夹蝶阀概述：

尼科D673H气动蝶阀由活塞式气动执行器和对夹三偏心蝶阀组成。三偏心蝶阀是在双偏心蝶阀基础上，使阀板密封面形成一个锥角偏心，使蝶阀密封由原来的阀座挤压变形密封，变为可由阀板增加扭矩来增强密封比压的密封结构，大大提高了密封的可靠性。在阀板启闭时与阀座基本没有摩擦，减少了阀座密封面磨损，提高了蝶阀的使用寿命。阀座密封圈采用金属硬密封结构，耐温比软密封蝶阀高很多，可用于高温介质。气动执行器驱动蝶阀开关迅速，可用于快速切断。配有电磁阀，行程开关附件，方便远程控制。需要比例调节控制时要配装电气阀门定位器。

尼科硬密封气动对夹蝶阀参数：

阀体材质 执行器参数

公称通径：DN40-DN1200 作用方式：双作用、单作用（弹簧复位）

公称压力：1.0Mpa-2.5Mpa 气源压力：双作用：3-8bar；单作用：4-8bar

适用温度：-30℃~425℃ 行程范围：90°（±5）

适用介质：水、气、油、蒸汽 输出扭矩：双作用：3.9-10560N.m；单作用：8.5-4858N.m

阀体材质：铸钢、碳钢、不锈钢 控制方式：开关型、智能调节型

连接方式：对夹连接 附件选择：电磁阀、定位器、限位开关、三联件、手动机构

检验标准：GB/T13927-2008；JB/T9092-1999；API598-2009
法兰标准：GB/T9113-2010；JB/T79-1994；HG20592-2009；ANSI B16.5-2003；ASME B16.5-2009
设计标准：GB/T12238-2008；GB/T12221-2005；GBT15188.2-1994；；API 609-1997；JB/T 8527-1997

尼科硬密封气动对夹蝶阀特性：

①体积小、重量轻、具有优良的切断性能。
②蝶板密封面设计成相对蝶板轴心为一斜截圆锥面，使得蝶板密封面与阀座密封面有一定的接触角，这个接触角均匀地围绕其圆周面相等于一个细长的楔形，并且蝶板圆周纵向处的密封线呈一准椭圆形曲线，两者同时起着密封的补偿作用。
③蝶板密封面在关闭状态下，受力均匀，承压能力高；蝶板在开启过程中，密封面各点同时完成脱离阀座密封面的动作，无挤卡现象，基本无摩擦，开启力矩极小。
④各种密封结构供选择，保证使用寿命及可靠性。蝶阀密封圈有整体式软密封（PTFE，C-TFE，G-TFE ）、硬化金属片式、整体式＋硬质合金，适用于各种工况。
⑤能实现双向密封功能，既可以调节，又具有切断功能。
⑥执行机构低摩擦力、工作效率高、推力大、安全性好。
⑦执行机构灵巧型、组合型（手动机构）的设计，可保证各方向的随意安装以及灵活控制。
⑧简捷醒目、可靠一体化的行程指示及限位开关和电磁阀的组合安装、无外接管路、减少泄漏点。

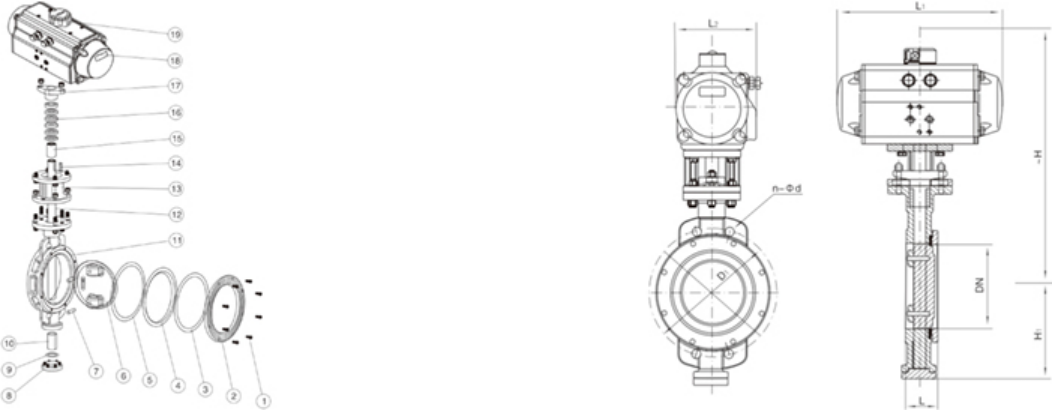

尼科硬密封气动对夹蝶阀尺寸：

主要连接外形和尺寸                      单位：mm

注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科D673H气动对夹式硬密封蝶阀的密封原理利用偏心结构，做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面，从而杜绝了打开普通阀门时所常见的跳跃现象。这意味着偏心蝶阀几乎可以从0开度开始即进入可调控区域，直至90开度。其正常调控比是一般蝶阀的2倍以上，调控比较高可高达100:1以上。这为偏心蝶阀作为调控阀使用创造了良好的条件。
