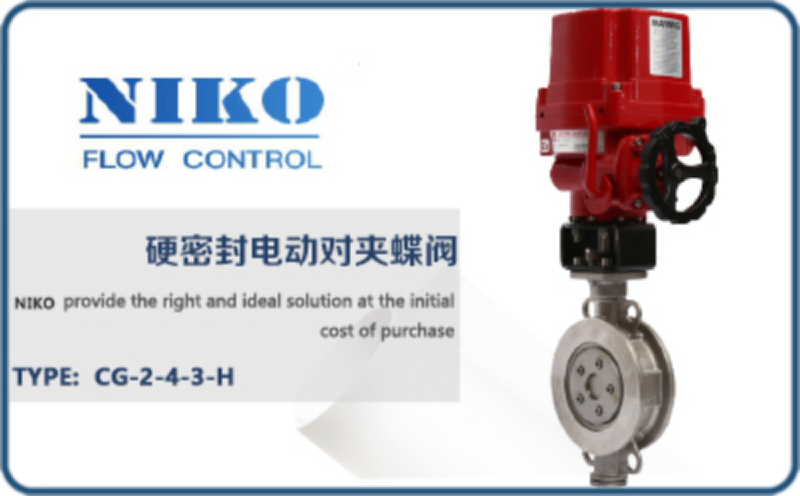

尼科硬密封电动对夹蝶阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【硬密封电动对夹蝶阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科电动对夹式硬密封蝶阀概述：

尼科D973H电动蝶阀由电动执行器和对夹硬密封蝶阀组成。蝶阀密封面材料采用金属硬密封，耐磨损和高温。阀板和阀座密封结构采用三偏心结构，使蝶板在开关过程中几乎没有摩擦，降低了扭矩，延长了密封面的使用寿命。由于采用金属密封材料，使蝶阀可用于高温高压介质，提高了蝶阀的使用范围。可用于软密封蝶阀不能应用的工况。电动执行器驱动蝶板转动90°完成开关动作，同时有反馈信号输出给控制系统，实时掌握阀位状态。配装调节型电动执行器可以接收控制系统4-20MA模拟信号，蝶板随信号比例转动，完成对管道内介质调节控制。

尼科电动对夹式硬密封蝶阀参数：

阀体材质 执行器参数

公称通径：DN40-DN1200 传动方式：电动（带手动）

公称压力：1.0Mpa-2.5Mpa 控制电源：110/220V AC；50/60Hz

适用温度：-30℃~425℃ 动作时间：10s；30s；45s；135s

适用介质：水、气、油、蒸汽 防护等级：IP65；IP67可定制IP68

阀体材质：铸钢、碳钢、不锈钢 保护装置：内置过热保护、过载保护

连接方式：对夹连接 控制方式：开关型、无源触点信号、开度信号、智能型

检验标准：GB/T13927-2008；JB/T9092-1999；API598-2009
法兰标准：GB/T9113-2010；JB/T79-1994；HG20592-2009；ANSI B16.5-2003；ASME B16.5-2009
设计标准：GB/T12238-2008；GB/T12221-2005；GBT15188.2-1994；；API 609-1997；JB/T 8527-1997

尼科电动对夹式硬密封蝶阀特性：

①密封面材料采用金属硬密封，耐高温和高压。
②三偏心结构，密封面磨损小，使用寿命长。
③可通过增加阀杆扭矩来增加密封面的密封比压，提高密封效果。
④电动控制，使用方便，接通电源和控制线既可以使用。
⑤开关控制时有开关到位信号反馈给控制器，实时显示阀位状态。
⑥配装调节型电动执行器可用于调节控制，流量特性近似等百分比。

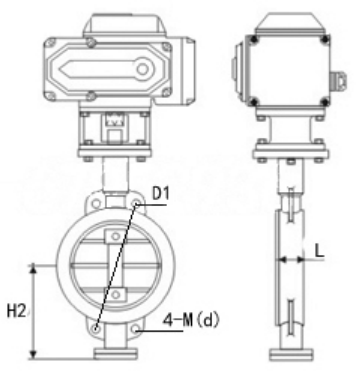

尼科电动对夹式硬密封蝶阀尺寸：

主要连接外形和尺寸                         单位：mm

注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科电动对夹式金属硬密封蝶阀电动硬密封蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
