尼科微阻缓闭旋启式止回阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【微阻缓闭旋启式止回阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科微阻缓闭止回阀概述：

尼科HH44X微阻缓闭止回阀工作原理是靠进水口介质的流速水头作用，阀瓣自动开启使介质通过。阀体内的压力水通过微量阀流进活塞组件的后腔，将活塞从活塞腔内推出。当水流停止时(或水泵突然停止运行时)，由于阀瓣的自重和水倒流的作用，使阀瓣自动关闭。但是由于活塞处于推出位置，顶住阀瓣，使阀瓣不能将阀口全部关闭还剩余20%的开度使水流通过，这时就减弱了水锤压力。当阀瓣压在活塞的端部时，由于反作用力的产生，使活塞后腔的水阻止活塞退出，亦阻止阀瓣的关闭，这时只能通过微量调节阀缓缓流回隔离装置，使阀瓣徐徐关闭。阀瓣分成快速和缓慢两步关闭达到了既防逆又减弱水锤的作用。活塞伸出长短决定了阀瓣缓闭的开度。缓闭开度大，水锤小，延长关闭时间；反之，开度小，会产生破坏性水锤。
本产品在结构上采用了缓闭开度调节器，即用拉杆对活塞伸出的长度进行控制。管路的长短决定水锤峰值的周期，为了适应各种系统的缓闭时间的要求，本阀设制了一个微量调节阀，可根据水锤峰值到来的时间长短，准确控制活塞后腔压缩水的流量，也就是控制阀瓣的缓闭时间。关闭时间由0～60s任意调节。
止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。

尼科微阻缓闭止回阀参数：

公称通径：DN40-DN1200
公称压力：1.6Mpa-2.5Mpa
适用温度：-10℃～85℃
适用介质：水、油
阀体材质：铸铁、铸钢、碳钢、不锈钢
连接方式：法兰连接
缓闭时间：0秒-60秒
法兰标准：GB/T 17241.6；GB/T 9113
试验标准：GB/T 13927；API 598

尼科微阻缓闭止回阀特性：

①当水介质倒流时，阀瓣先速闭后缓闭，缓闭时间可在0`60秒内任意调节；
②当管路中介质倒流时可调节到所产生的水锤峰值水大于工作压力的1.5倍；
③介质倒流时，可调节到水泵倒转速度不超过电机额定转速的1.3倍。

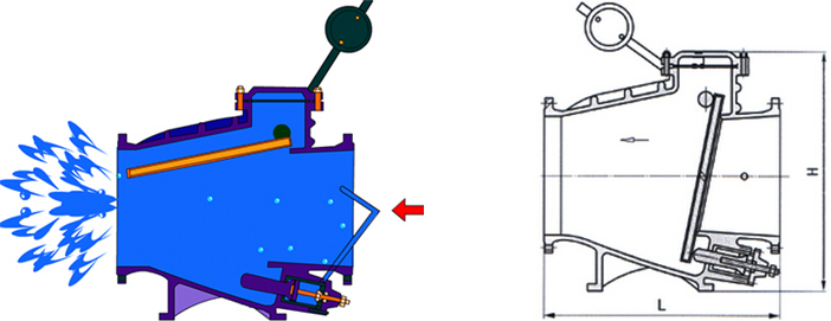

尼科微阻缓闭止回阀尺寸：

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1.6Mpa压力止回阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科微阻缓闭止回阀主要由阀体、阀盖、阀板、平衡砣、活塞和调节阀组成，用于给排水管道，安装在水泵出口处用来防止介质逆流和消防破坏性水锤。具有阀瓣轻、开度大、节电效果显著、流体阻力小、水锤消除结构 合理、密封性能可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪音等优点。
