您的位置:主页  > 产品展示  > 尼科止回阀  > 尼科微阻缓闭蝶式止回阀

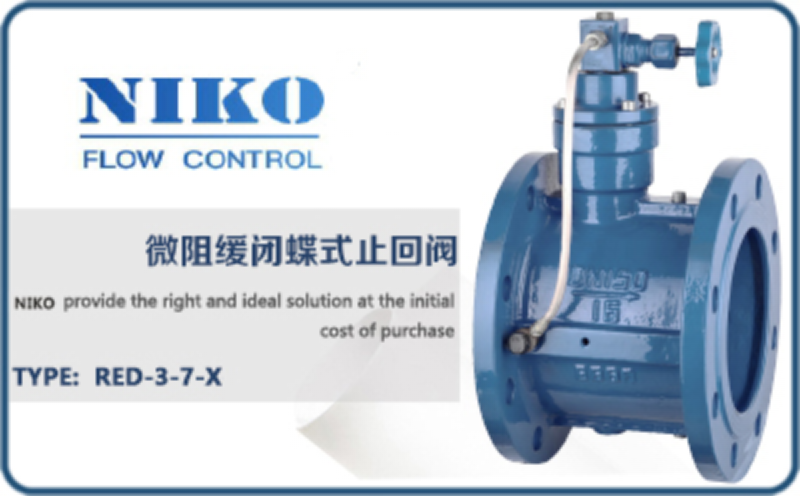

尼科微阻缓闭蝶式止回阀

发布时间:2021-04-21 17:09人气:651

尼科NIKO(中国)办事处-尼科泵阀(深圳)有限公司提供【微阻缓闭蝶式止回阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科微阻缓闭蝶式止回阀概述:

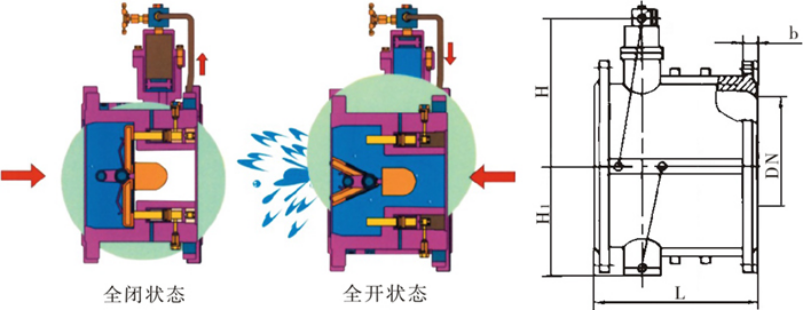

尼科HH49X微阻缓闭蝶式止回阀原理为依靠尼科介质的推力作用,将两块阀瓣平稳推开;在此同时,尼科的压力介质进入油缸内活塞的下部,推动活塞,将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端,使小气缸内的活塞杆伸出。当尼科介质压力下降低于出口压力时,介质将产生回流,此时阀瓣在弹簧和介质回流的作用下,将自动关闭。但由于活塞杆处于伸出的位置,顶住阀瓣不能全部关闭,还剩有20%左右的面积使介质通过,从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭,达到既防电机逆转又起消除静音作用。
止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。注意:止回阀只允许介质向一个方向流动,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。

尼科微阻缓闭蝶式止回阀参数:

公称通径:DN40-DN1200
公称压力:1.6Mpa-205Mpa
适用温度:-10℃~85℃
适用介质:水、油
阀体材质:铸铁、铸钢、碳钢、不锈钢
连接方式:法兰连接
缓闭时间:3秒-60秒
结构长度:GB/T1221-1989
试验标准:GB/T13927-1992

尼科微阻缓闭蝶式止回阀特性:

①阀体与阀盖采用垫片密封,拆卸维护方便;
②旋启式结构,能够自行灵活止回;
③旋启式结构能够使阀瓣自行调整,密封效果更好;
④可水平与垂直安装。

尼科微阻缓闭蝶式止回阀尺寸:



主要连接外形和尺寸 单位:mm

通径

40

50

65

80

100

125

150

200

250

300

350

400

450

500

L

140

150

170

180

190

200

210

230

250

270

290

310

330

350

注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。
尼科微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上,既能防止介质的倒流,又能有效的限制破坏性水锤,保证管线的使用安全。不宜用于含有固体颗粒和粘度较大的介质。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长,油压、缓闭不受介质影响,有较好的节能效果等特点。HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用,反应良好。
