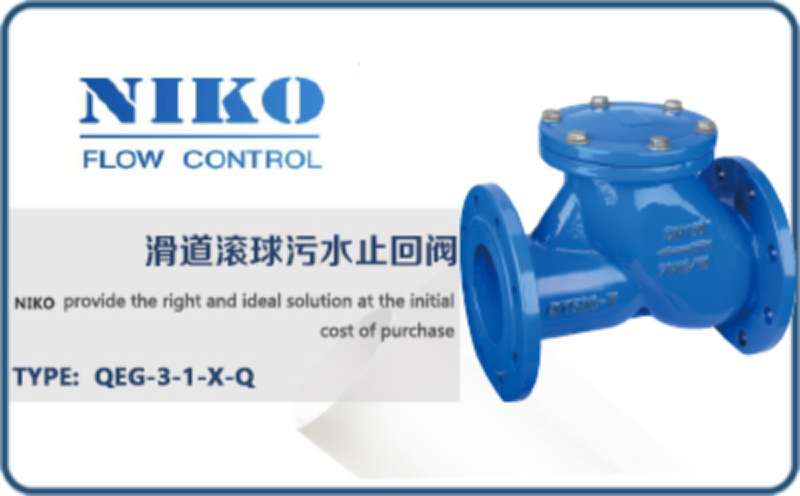

尼科滑道滚球污水止回阀

发布时间:2021-04-21 16:40人气:454

尼科NIKO(中国)办事处-尼科泵阀(深圳)有限公司提供【滑道滚球污水止回阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科球型污水止回阀概述:

尼科HQ41X滑道滚球式止回阀,采用橡胶包皮滚动球为阀瓣,在介质的作用下,可在阀体的整体式滑道上作上下滚动,从而打开或关闭阀门,密封性能好,消声市关闭,不产生水锤。
阀体采用全水流通道,流量大,阻力小,水龙头损失比旋启式小50%,在水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网,更适合潜水排污泵,介质温度0-80℃。可安装于水泵出水口处,以防止倒流及水锤对泵损害。
止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。注意:止回阀只允许介质向一个方向流动,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。

尼科球型污水止回阀参数:

公称通径:DN40-DN350
公称压力:1.6Mpa-2.5Mpa
适用温度:0℃~80℃
适用介质:水、油品
阀体材质:铸铁、铸钢、碳钢、不锈钢
连接方式:法兰连接
结构长度:GB/T1221-1989
压力实验:GB/T13927-1992

尼科球型污水止回阀特性:

具有流量大、阻力小之、密封性能好、寿命长耐用、不产生水锤的优点,可水平安装,也可垂直安装。

尼科球型污水止回阀尺寸:



主要连接外形和尺寸 单位:mm

通径

50

65

80

100

125

150

200

250

300

350

L

180

200

260

300

350

400

500

600

700

800

H

185

210

245

280

335

400

495

600

715

820

注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。 尼科HQ41X球形污水止回阀的阀体采用铸造一次成型,阀瓣采用铸铁圆球包胶作为密封,在介质的推动下可阀瓣在阀体的滑道上可上下滚动,起到打开与关闭阀门的作用,具有流量大、阻力小之、密封性能好、寿命长耐用、不产生水锤的优点,可水平安装,也可垂直安装,适用于高粘度、有悬浮物的工业及生活污水管网中。是污水处理厂、工业污水、生活污水管网专适用止回阀,更适合潜水排污泵。
