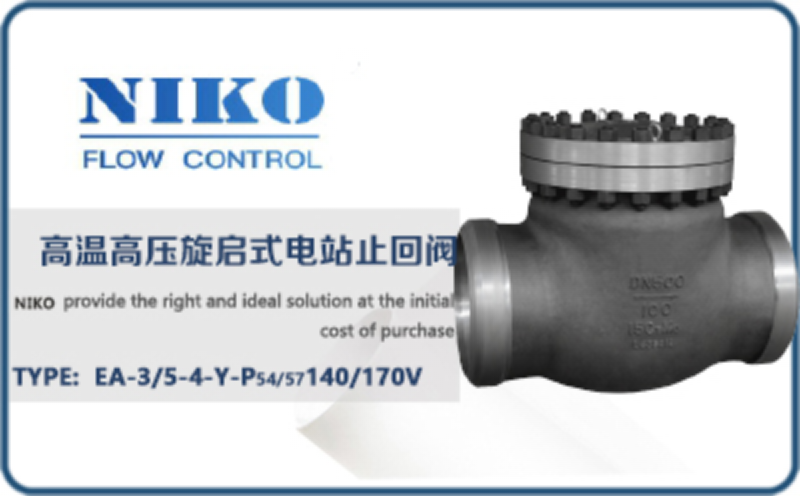

尼科高温高压旋启式电站止回阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【高温高压旋启式电站止回阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科高温高压电站旋启式止回阀概述：

尼科高温高压电站旋启式止回阀是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝(网)。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。
止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。

尼科高温高压电站旋启式止回阀参数：

公称通径：DN15-DN350(1/2"-14")
公称压力：1.6Mpa-42Mpa(150LB-2500LB)
适用温度：-29℃～570℃
适用介质：水、油品、蒸汽
阀体材质：碳钢、不锈钢、铬钼钒钢
连接方式：焊接、对焊
设计制造：ASME B16.34；JB/T3595；E101
压力温度：ANSI B1 6.34；JB/T74 ；JB/T3595；E101
结构长度：ANSI B16.10；E101；GB/T15188.1；JB/T2766
对焊连接：ASME B16.25；GB/T12224；E101
检验试验：ISO5208；GB/T13927；JB/T3595

尼科高温高压电站旋启式止回阀特性：

①产品设计制造按ANSI B16.34和E101标准的规定，结构合理，性能优良，造型美观；
②阀门中腔采用压力自紧式密封结构，介质压力越高，密封性能越好；
③支管两端为焊接结构，适应不同的接管要求；
④阀门耐压部件采用优质耐热合金钢制造，高温性能好，承受压力高，耐用、安全；
⑤阀瓣、阀座密封面采用司太立(Stellite)钴基硬质合金焊而成，耐磨、耐高温、抗擦伤性能好；
⑥阀瓣转绕阀座外的销轴旋转，减少关闭发生的猛烈冲击；
⑦内装式的销轴结构，减小外泄漏点，使用更可靠。

尼科高温高压电站旋启式止回阀尺寸：

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1500LB压力止回阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科高温高压电站旋启式止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。
