尼科轨道球阀

发布时间:2021-04-22 10:25人气:1067

尼科NIKO(中国)办事处-尼科泵阀(深圳)有限公司提供【轨道球阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科轨道球阀概述:

轨道球阀(轨道球阀)利用阀杆底部的斜面与螺旋槽配合, 实现球体的倾离与转动。阀门开启时, 球体倾离阀座, 管线内的流体沿球体表面均匀通过阀门, 降低了高速流体对阀座的局部冲刷腐蚀, 较后球体转动至全开位置。阀门关闭时,球体依靠阀杆斜面的机械楔紧力作用到阀座上, 产生所需密封比压, 保证可靠密封。
通常球阀在开关过程中,由于环境不同及压力升高,会增加阀门开启的扭矩,从而引起阀座磨损及驱动装置增大。本轨道球阀采用凸轮的原理,使得球阀在旋转过程中与阀座密封面脱离,旋转到位后再将球阀推向阀座实现密封。因此相对于传统的固定或者浮动球阀,开关扭矩小,且球面密封不易损伤。由于轨道球阀的独特的结构设计,具有开关无磨损、关断性能好等特点,能适用于各种苛刻的工况要求,可广泛适用于污水、石油、化工、医药、能源等系统管道中。

尼科轨道球阀参数:

公称通径:DN25-DN700
公称压力:1.6Mpa-20Mpa
适用温度:-196℃~550℃
适用介质:水、油、蒸汽
阀体材质:铸钢、碳钢
连接方式:法兰连接
传动方式:手动、电动、气动
设计标准:GB/T12236
结构标准:GB12221
试验标准:GB/T13927

尼科轨道球阀结构:

①单阀座设计+强制密封,保证阀门具备双向密封功能;
②摆动球体,机械提升式阀杆:阀门开关无磨损,低扭矩操作;
③机械楔形:阀杆下端的斜面提供机械楔紧力以保证持续的紧密封;
④双阀杆导向:硬性阀杆导向槽与导销控制阀杆的升降和转动,达到控制球体和实现无摩擦启闭的功能;
⑤自清洗功能:球体倾离阀座时,流体沿密封面360°将附着在球体和阀座上的杂质冲洗干净。



尼科轨道球阀尺寸:

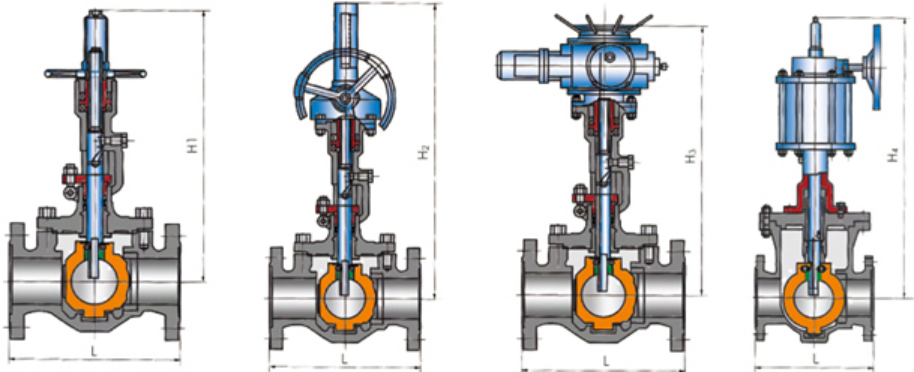

主要连接外形和尺寸

单位:mm

通径

15

20

25

32

40

50

65

80

100

125

150

200

L

130

150

160

180

200

230

290

310

350

400

480

600

H1

220

230

240

260

307

360

410

483

512

543

581

617

H2

450

486

525

550

610

640

640

675

710

740

820

905

H3

415

455

500

535

580

605

605

620

640

685

735

850

H4

370

400

440

460

480

500

550

600

650

713

760

820

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口轨道球阀利用阀杆底部的斜面与螺旋槽配合,实现球体的倾离与转动。阀门开启时,球体倾离阀座,管线内的流体沿球体表面均匀通过阀门,降低了高速流体对阀座的局部冲刷腐蚀,较后球体转动至全开位置。阀门关闭时,球体依靠阀杆斜面的机械楔紧力作用到阀座上,产生所需密封比压,保证可靠密封。
