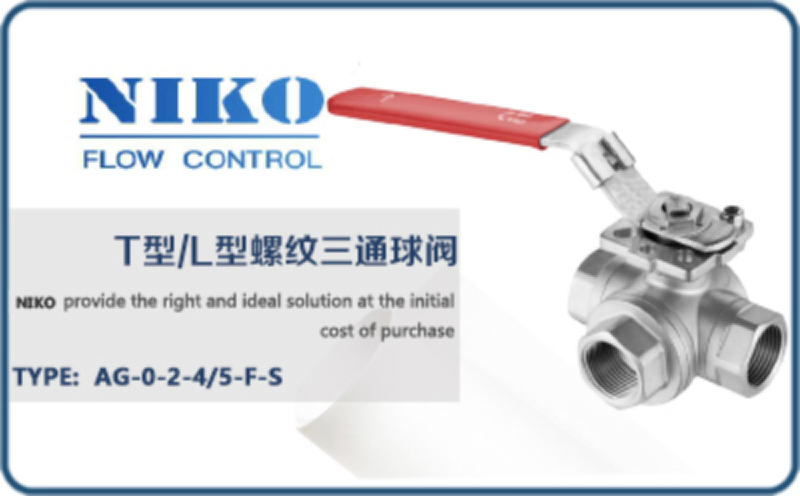

尼科T型/L型螺纹三通球阀

发布时间:2021-04-22 10:19人气:782

尼科NIKO(中国)办事处-尼科泵阀(深圳)有限公司提供【T型/L型螺纹三通球阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科T型/L型螺纹三通球阀概述:

T型/L型螺纹三通球阀分为"L型气动内螺纹球阀"与"T型气动螺纹球阀",L型适用于介质的流向切换,能使相互垂直的两个通道联通,T型适用于介质的分流,合流或流向切换。双层阀杆填料符合德国泄露测试要求,在系统泄压后无需拆下整个阀体就能进行检查和维修。

尼科T型/L型螺纹三通球阀参数:

公称通径:DN10-DN65
公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa
适用温度:-30℃-125℃
适用介质:水、油、气、蒸汽、酸碱物
阀体材质:不锈钢
连接方式:丝扣螺纹
传动方式:手动

尼科T型/L型螺纹三通球阀结构:



①三通内螺纹球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合;
②两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭;
③四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流;

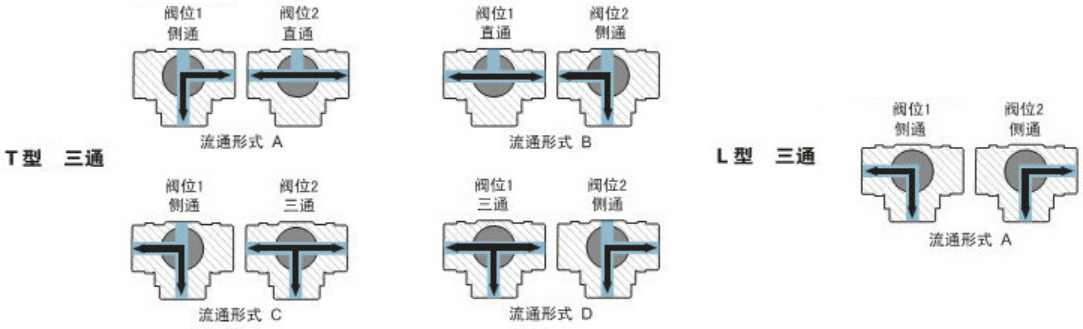

④T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。

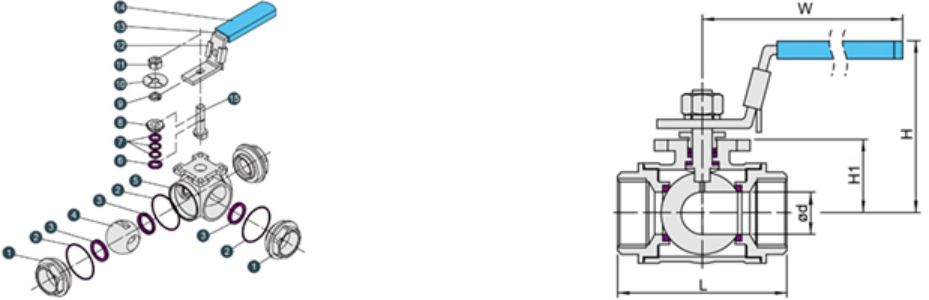

尼科T型/L型螺纹三通球阀尺寸:



主要连接外形和尺寸

单位:mm

通径

15

20

25

32

40

50

L

73

83

95

108

123

143

H

70

70

75

85

95

120

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口三通球阀按结构方式分为L型、T型,其中T型有四4流向,L型有1种流向,能实现:换向、分流、合流、混流作用。配合气动执行器实现自动化控制。三通球阀阀座密封件有PTFE、PPL、合金,适于温度在180-380度范围工作。
