尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【铸钢法兰球阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

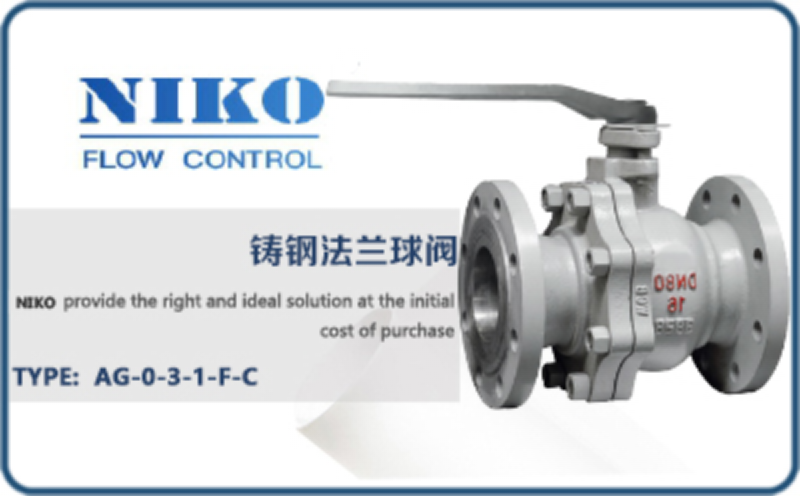

尼科铸钢法兰球阀概述：
铸钢法兰球阀采用先进的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。适用介质：水、气、油品、天然气和酸碱腐蚀性介质。
尼科铸钢法兰球阀参数：
公称通径：DN15-DN200
公称压力：1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa
适用温度：-30℃～425℃
适用介质：水、油、气、蒸汽
阀体材质：铸钢、碳钢
连接方式：法兰连接
传动方式：手动，蜗轮
设计标准：GB/T 12237 ；JB/T 7745
连接标准：GB/T 12221 ；JB/T 7745
检测标准：JB/T 9092
尼科铸钢法兰球阀构造：
①球阀耐火结构：根据用户的需要，球阀可设计成耐火结构，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构，有效阻止介质的扩散，防止火灾扩大；
②防止静电结构：根据用户的需要，球阀可设计成防静电结构，即在球体与阀杆之间设置导电弹簧，使阀门在开启过程中产生的静电能通过所设置的静电通道传入管路导入地下，达到清除静电的目的，避免静电打火点燃介质，确保系统安全。
③防误操作结构：对安装在野外的或防止非工作人员误操作的，以及在有些振动较大的场合手柄受到撞击易产生误动作的阀门，在阀门的全开或全关的位置设有锁定孔，血药时可加锁，起到安全保险作用。
④球阀埋地结构：根据用户的需求，球阀可设计成阀杆加长结构，适用于管线埋地铺设安装的场所。
⑤自动泄压结构：当滞留于阀腔内的液体介质因温度的升高而产生气化使中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座向后靠而自动泄压，确保阀体安全。
⑥辅助密封结构：根据用户的需要，球阀的阀座及阀杆的密封部位，可加装注脂阀。当密封部位因擦伤而引起泄漏时，通过注脂阀注入密封脂，可起瞬时密封作用。
⑦全通缩径结构：为满足客户的不同需求，球阀设有全通径及缩径两大系列。全通径球阀的通道内径与管线内径一致，不但流体阻力较小，也便于管道清理。而缩径球阀的流体阻力比相同口径截止阀的流体阻力要低很多，重量比相同口径的球阀要轻30%左右，有效降低了生产成本及价格，因为逐渐得到了较广泛的使用。
⑧阀杆防冲出及有效密封结构：阀杆采用下装式、设置带有密封垫片的倒密封结构，倒密封的密封力随阀腔介质压力的增高而增大，从而确保阀杆的密封效果。当阀腔异常升压时，阀杆不会被冲出。填料采用设计合理的V型结构、能将阀腔内部的介质压力及外部压盖的锁紧力有效的转化成阀杆的密封力。

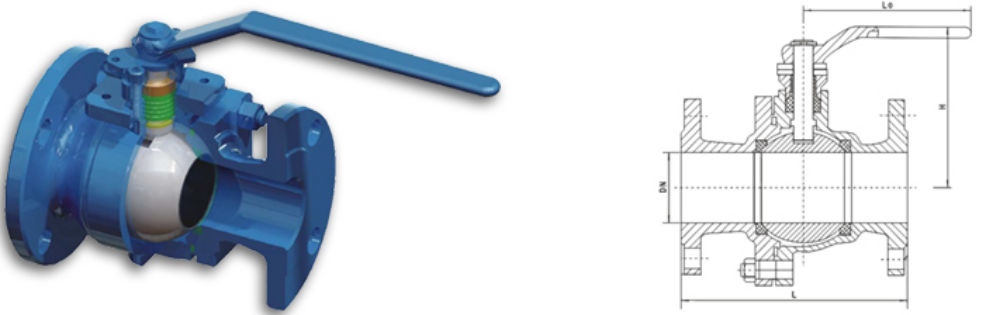

尼科铸钢法兰球阀尺寸：
主要连接外形和尺寸 | 单位：mm | |||||||||||
通径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
LO | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
注：此外形尺寸为1.6Mpa压力球阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口铸钢法兰球阀的关闭件是个球体，球体绕阀体心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。铸钢法兰球阀采用特殊设计的双斜面弹性密封圈，有效的降低了球体与密封圈之间的摩擦力，减少了操作力矩。当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。当介质压力较大时，密封圈与球铁接触面积也相应增大。故密封圈能承受较大的介质推力而不会损坏，确保可靠密封。
