尼科手动刀型闸阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【手动刀型闸阀/浆液阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科手动刀型闸阀概述：

尼科手动对夹式刀型闸阀又叫手动插板阀或手动闸板阀，适用于糖浆、纸浆、污水、煤浆、灰渣、粉尘、渣水混合物等介质管道，可作为介质切断和节流使用，该刀型闸阀适合水平安装，亦倾斜安装。
刀型闸阀，又称刀闸阀或刀型浆闸阀。其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

尼科手动刀型闸阀参数：

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰
设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92

尼科手动刀型闸阀特性：

①超短结构长度，节省材料，可使管路系统整体重量大大减轻；
②占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性；
③闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏；
④上密封填料采用柔性PTFE，密封可靠、操作轻便灵活；
⑤闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

尼科手动刀型闸阀尺寸：

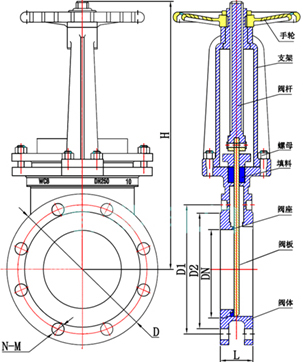

主要连接外形和尺寸               单位：mm

注：此外形尺寸为1.6Mpa压力闸阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物。不锈钢闸板可防止腐蚀引起的密封泄漏。
