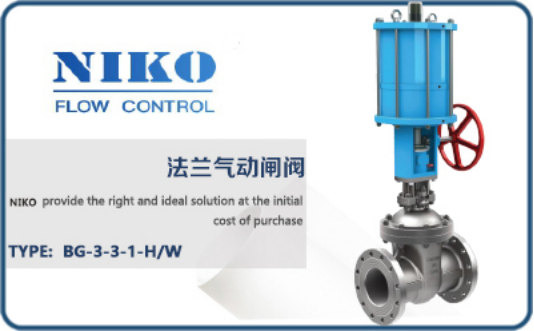

尼科气动闸阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【法兰气动闸阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科气动闸阀概述：

尼科气动闸阀以0.4～0.6MPa（表压）净化压缩空气作工作压力，推动活塞，带动闸板作垂直于流体的位移，实现开启开关闭阀门的目的。
闸阀是管路系统中通过手轮转驱闸板沿通道轴线垂直方向移动切断接通介质流的控制部件，在使用过程中，阀门必须是全开或全关，不能用作调节流量。
闸阀关闭时,密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

尼科气动闸阀参数：

阀体材质 执行器参数

公称通径：DN50-DN1200 作用方式：气动（带手动）

公称压力：1.6Mpa-6.4Mpa 产品形式：单作用、双作用

适用温度：-40℃～425℃ 接近开关

阀体材质：铸铁、铸钢、不锈钢 电/气阀门定位器（调节型用）

设计制造：GB12234 气源处理三联件（包括减压阀、过滤器、油雾器）

试验检验：GB/T13927；HB/T9092 气源压力：0.4～0.6MPa

尼科气动闸阀特性：

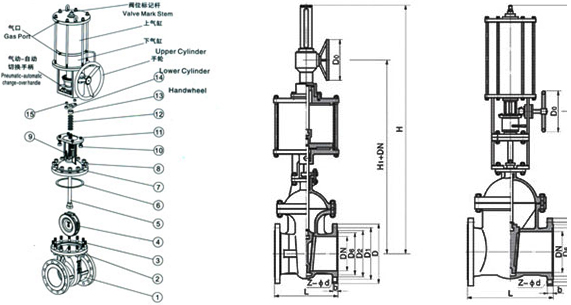

①本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。
②上活塞行至行程上端可顶上上回讯器，使之发讯；下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
③手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于较低位置；反之，闸阀全开时，外伸指示杆位于较高位置。此即为本阀启闭状态的现场指示。
④气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到"气动"定位孔定位，闸阀处于气动操作状态；反之，将转换手柄逆时针方向提转到"手动"定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。

尼科气动闸阀尺寸：

主要连接外形和尺寸  单位：mm

注：此外形尺寸为1.6Mpa压力闸阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科Z641H(W)法兰气动闸阀是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关。闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。本系列阀门以气动执行机构控制阀门的开关。
