尼科衬氟闸阀概述：

尼科衬氟闸阀是一种较带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟阀门适用在-50℃~150℃的各种浓度的王水、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

尼科衬氟闸阀参数：

公称通径：DN15-DN500
公称压力：1.6Mpa-4.0Mpa
适用温度：-30℃～200℃
适用介质：盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质
阀体材质：铸铁、铸钢、碳钢
连接方式：法兰连接
设计制造：HG/T 3704；GB/T 12234；API 60
结构长度：HG/T 3704；GB/T 12221；ASMEB16.10
法兰标准：HG/T 20592；GB/T 9119；ASME B16.5；JIS B2220
检查试验：G8/T 13927；J8/T 9092；API 598

尼科衬氟闸阀特性：

①阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
②密封副为FPF（F46）/FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
③填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
④带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
⑤介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。

尼科衬氟闸阀尺寸：

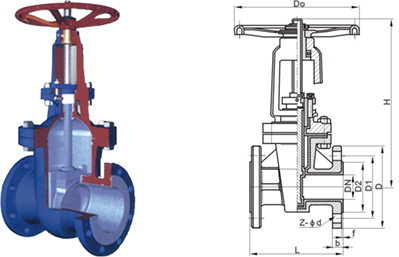

主要连接外形和尺寸         单位：mm

注：此外形尺寸为1.6Mpa压力闸阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科Z41F46衬氟闸阀是一种较带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟阀门适用在-50℃~150℃的各种浓度的王水、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
