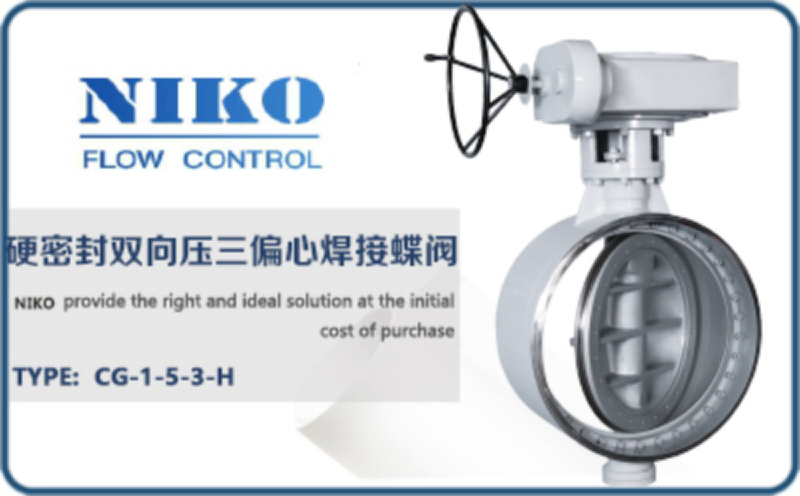

尼科硬密封双向承压三偏心焊接蝶阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【硬密封双向承压三偏心焊接蝶阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科三偏心焊接蝶阀概述：

尼科焊接蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。

尼科三偏心焊接蝶阀参数：

公称通径：DN40-DN1200
公称压力：1.0Mpa-4.0Mpa
适用温度：-40℃~425℃
适用介质：水、油、蒸汽、燃气
阀体材质：碳钢、铸钢、不锈钢
连接方式：焊接连接
设计标准：GB/T 12238
结构长度：GB/T 12221
焊接端尺寸：HG/T 12224
检验与试验：GB/T 26480

尼科三偏心焊接蝶阀特性：

①结构紧凑、体积小、重量轻、操作灵活、使用方便；
②采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏；
③此阀无法兰，对管道和保温包扎带来很大方便和美观；
④具有耐高温、高压、耐腐蚀、耐磨损等特点；
⑤传动型式：蜗轮传动、气动传动、电动传动。

尼科三偏心焊接蝶阀尺寸：

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科D363H三偏心焊接蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
