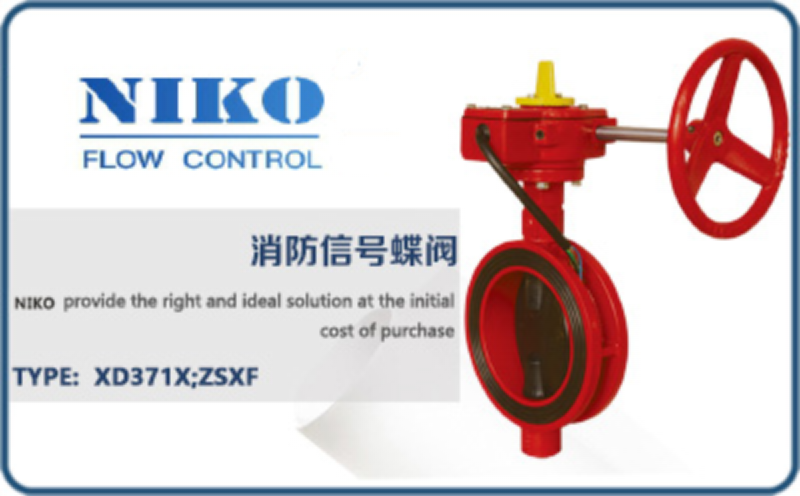

尼科消防信号蝶阀概述：

尼科XD371X，WBSX消防信号蝶阀的作用就是在关闭时给控制器发出信号，说明支管碟阀被关闭了，支管不通。在信号蝶阀的顶部设有阀门启闭电信号装置，当阀门被误关闭25％(全开度的四分之一)时，邮电局信号装置便输出被除数误关闭的信号到消防中心，所以此蝶阀是消防自动喷水灭火系统的较佳配套产品。主要用于给排水，建筑消防等各系统管道上，优其在消防管路上。

尼科消防信号蝶阀参数：

公称通径：DN50-DN200
公称压力：1.0Mpa-1.6Mpa
适用温度：-20℃~120℃
适用介质：水、海水、油品
阀体材质：铸铁、球墨铸铁、铸钢
连接方式：对夹连接
设计制造：GB12238-89
结构长度：GB12221-89
法兰标准：GB/T9113.1
检查试验：GB/T13927-92

尼科消防信号蝶阀特性：

消防信号蝶阀的电信号装置设计于蜗杆、蜗轮驱动装置的顶部，并与阀杆直联传动，在精密全封闭的机电装置内，设有消防信号蝶阀开启度机械指示器和尼科电气元件及防锈机件、输出信号长期稳定可靠。

尼科消防信号蝶阀尺寸：

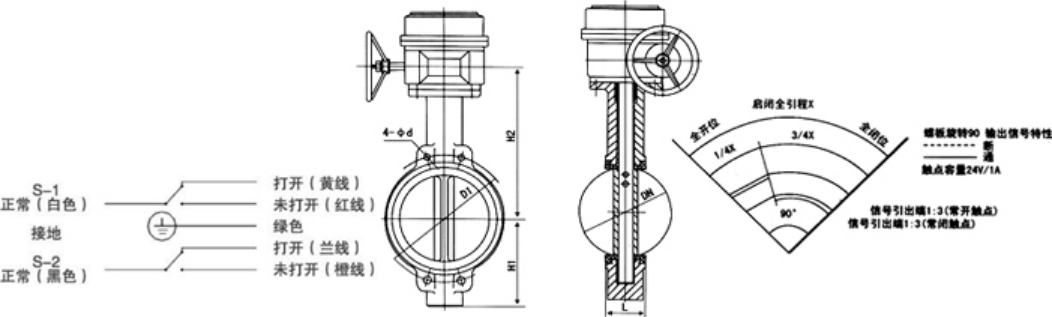

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。消防信号蝶阀的顶部设有阀门启闭电信号装置，当消防信号蝶阀被误关闭20%（全开度的1/4）时，电信号装置便输出被误关闭的信号到消防控制中心，所以消防信号蝶阀是消防自动喷水灭火系统的较佳配套产品。
