尼科手动全衬胶蝶阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【手动全衬胶蝶阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科衬胶蝶阀概述：

尼科衬胶蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。衬胶蝶阀主要用于水处理设备配套，广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。
蝶阀的启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关迅速。

尼科衬胶蝶阀参数：

公称通径：DN50-DN1200
公称压力：1.0Mpa-1.6Mpa
适用温度：-20℃~120℃
适用介质：水、气、油
阀体材质：铸铁、球墨铸铁、铸钢、不锈钢
连接方式：对夹连接
设计制造：GB12238-89
结构长度：GB12221-89
法兰标准：GB/T9113.1
检查试验：GB/T13927-92

尼科衬胶蝶阀特性：

①尼龙涂层与环氧树脂涂层相结合，符合环保要求；
②阀板特有设计，流量系数大，流阻小，在额定压力下，实现零泄漏；
③采用半轴无销连接，结构简单紧凑，维修拆卸极为方便，迅速（可现场拆装），蝶板有自动对中功能，实现了蝶板与阀座过盈配合；
④阀杆密封圈起双向密封作用，避免介质外流，防止外来物质侵入，做到整阀零外漏。

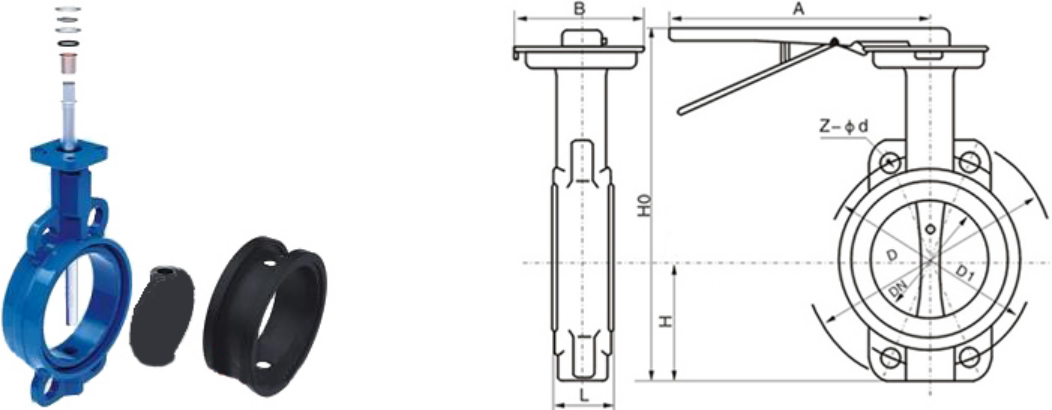

尼科衬胶蝶阀尺寸：

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科D(3)71J对夹式衬胶蝶阀可根据不同工况条件，选置不同橡胶衬里的阀体以及不同材质(全衬胶、全衬氟及不锈钢)的蝶板，以适应不同介质的流体、半流体、气体或粉末状管路输送和容器上，作为截流机构或调节装置使用。
