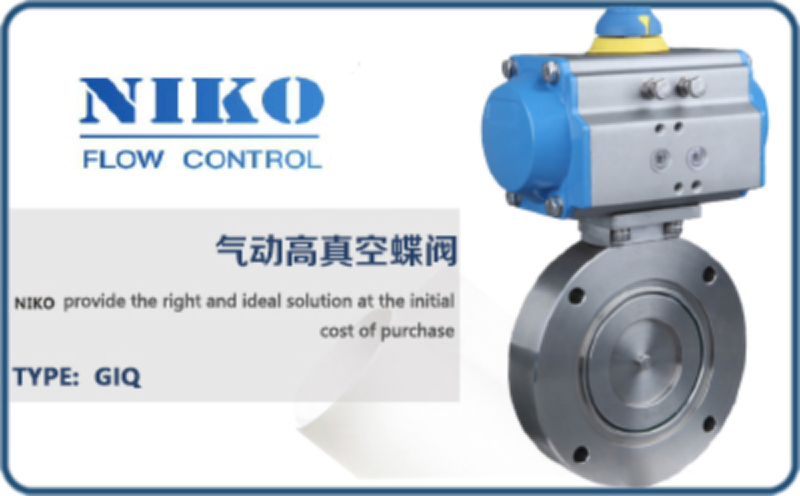

尼科气动高真空蝶阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【气动高真空蝶阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科气动高真空蝶阀概述：

尼科GIQ气动真空蝶阀是利用压缩空气作动力，并通过电磁换向元件改变气流方向来控制气缸旋转方向从而驱动阀门做开启或关闭动作，达到接通或切断真空管路的气流的目的一种装置，它适用的介质为非腐蚀性气体，订货时注意选择信号反馈装置，以便合理实现自动化控制。采用ISO5211直接安装执行器的平台设计，无需连接支架和轴套，可直接安装驱动装置，便于实行智能化。
气动高真空蝶阀GID是由角行程气动执行器及蝶阀阀体组成，GIQ气动真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动，用于接通或切断真空管路中的气流。气动真空蝶阀适用 介质为纯净空气和非腐蚀性气体，可选配反馈信号装置及电气阀门定位器。

尼科气动高真空蝶阀参数：

阀体材质 执行器参数

公称通径：DN32-DN800 作用方式：双作用、单作用（弹簧复位）

阀门漏率：≤1.3×10(-四次方)Pa.L/S 气源压力：双作用：3-8bar；单作用：4-8bar

适用范围：10(五次方)~1.3×10(-四次方)Pa 行程范围：90°（±5）

适用介质：纯净空气，非腐蚀性气体 输出扭矩：双作用：3.9-10560N.m；单作用：8.5-4858N.m

阀体材质：碳钢、铸钢、不锈钢 控制方式：开关型、智能调节型

连接标准：JB/T919；GB/T6070 附件选择：电磁阀、定位器、限位开关、三联件、手动机构

尼科气动高真空蝶阀特性：

采用ISO5211直接安装执行器的平台设计，无需连接支架和轴套，可直接安装驱动装置，便于实行智能化。

尼科气动高真空蝶阀尺寸：

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1.6Mpa压力蝶阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科GIQ型气动高真空蝶阀通常把带有密封槽的法兰连接到长期处于真空状态的一段，而法兰另一面连接在经常放大器一侧，正向使用蝶阀，有利于增加阀板的密封力。真空密封连接可分静密封和动密封。当气动高真空蝶阀以柔性密封连接时在真空橡胶时，是采用放气量较小的真空橡胶制成的厚壁管；多用于口径小于50mm的机械真空泵入口处与被抽气的管道相连接，借以减少机械泵工作时产生的振动对真空系统的影响。当然也可以用于连接在玻璃管，金属管及其他相关的元件的连接上。橡胶管与被连接件之间的连接是通过特制的管接头实现的。
