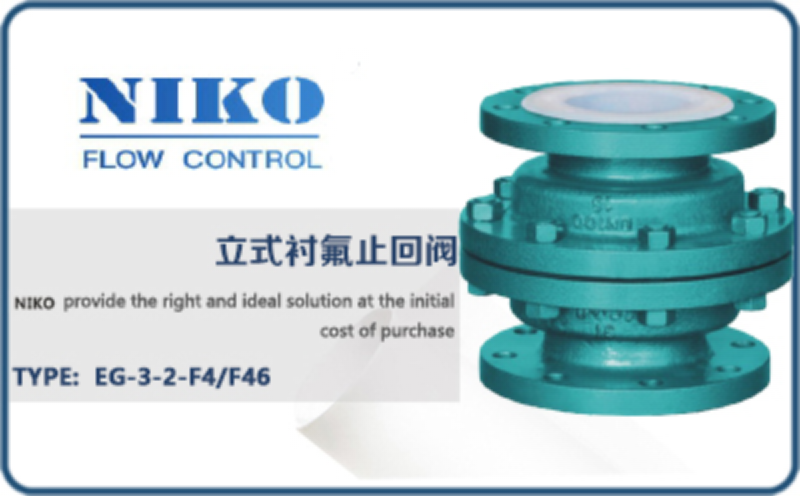

尼科立式衬氟止回阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【立式衬氟止回阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科立式衬氟止回阀概述：

尼科H42F立式衬氟止回阀由于管线中尼科端介质的压力作用，而克服弹簧阻力使阀门开启或关闭;当尼科端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，起止回作用。专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点，适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向阀。
止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。

尼科立式衬氟止回阀参数：

公称通径：DN15-DN300
公称压力：1.6Mpa-2.5Mpa
适用温度：-10℃～180℃
适用介质：酸、碱、盐、王水、有机酸等强腐蚀性介质
阀体材质：铸铁、铸钢、碳钢
连接方式：法兰连接
设计标准：GB 12236
结构长度：GB 12221
检验试验：GB/T13927
法兰标准：JB/T79-94；GB 9113.1-26

尼科立式衬氟止回阀特性：

可用在强腐蚀性介质上起到止回作用，防止介质倒流。

尼科立式衬氟止回阀尺寸：

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1.6Mpa压力止回阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科立式衬氟止回阀为球芯阀瓣、直流式结构。采用特殊模压工艺，将氟塑料衬于阀体壳体内壁，能耐强酸、强碱的腐蚀，流道光滑、密封性好、零泄漏。此阀门为自动阀门，启逆止作用，水平安装于工业管道中。
