尼科NIKO(中国)办事处-尼科泵阀(深圳)有限公司提供【旋启式丝扣铜止回阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。
尼科铜卧式止回阀概述:
尼科H14W卧式丝扣铜止回阀采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。卧式丝扣铜止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。
止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动,旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。注意:止回阀只允许介质向一个方向流动,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。
尼科铜卧式止回阀参数:
公称通径:DN15-DN100
公称压力:1.6Mpa
适用温度:-20℃~150℃
适用介质:水、油、气
阀体材质:黄铜,青铜
连接方式:丝扣螺纹
螺纹标准:ISO 228
尼科铜卧式止回阀特性:
①阀体与阀盖采用垫片密封,拆卸维护方便;
②旋启式结构,能够自行灵活止回;
③旋启式结构能够使阀瓣自行调整,密封效果更好;
④可水平与垂直安装。

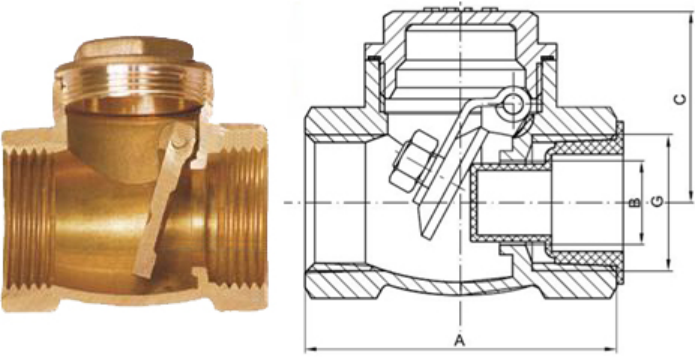

尼科铜卧式止回阀尺寸:
主要连接外形和尺寸 单位:mm
通径 | 15 | 20 | 25 | 32 | 40 | 50 |
A | 47 | 56 | 65 | 70 | 78 | 88 |
注:此外形尺寸为1.6Mpa压力止回阀,如需更高压力尺寸图纸,敬请来电来函咨询。
尼科H14W卧式丝扣铜止回阀采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。卧式丝扣铜止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。
