尼科铸钢旋启式法兰止回阀概述：

尼科H44H铸钢旋启式法兰止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。旋启式止回阀的阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合，大口径管路选用单瓣旋启式止回阀时。为减少水锤压力，较好采用能减小水锤压力的缓闭止回阀；双瓣旋启式止回阀适用于大中口径管路，对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。

尼科铸钢旋启式法兰止回阀参数：

公称通径：DN15-DN600
公称压力：1.6Mpa-10Mpa
适用温度：-20℃～425℃
适用介质：水、油品、蒸汽
阀体材质：铸钢、碳钢
连接方式：法兰连接
设计制造：API594；API6D；JB/T8937；GB/T12236
结构长度：API594；API6D；DIN3202；JB/T89373
试验检验：API598；JB/T9092

尼科铸钢旋启式法兰止回阀特性：

①阀瓣关闭快速，水锤压力小；
②水平或垂直管道均可使用，安装方便；
③流道通畅、流体阻力小；
④动作灵敏、密封性能好；
⑤阀瓣行程短、关阀冲击力小；
⑥整体结构、简单紧凑、造型美观；
⑦使用寿命长、可靠性高。

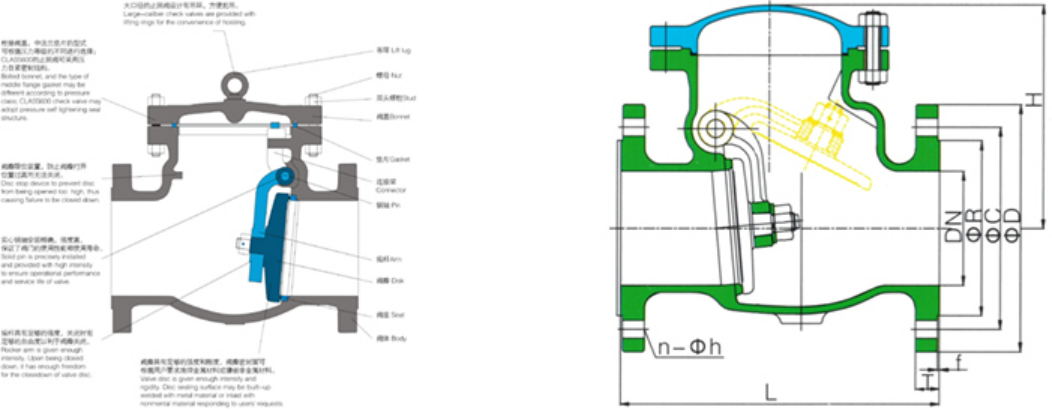

尼科铸钢旋启式法兰止回阀尺寸：

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1.6Mpa压力止回阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。
