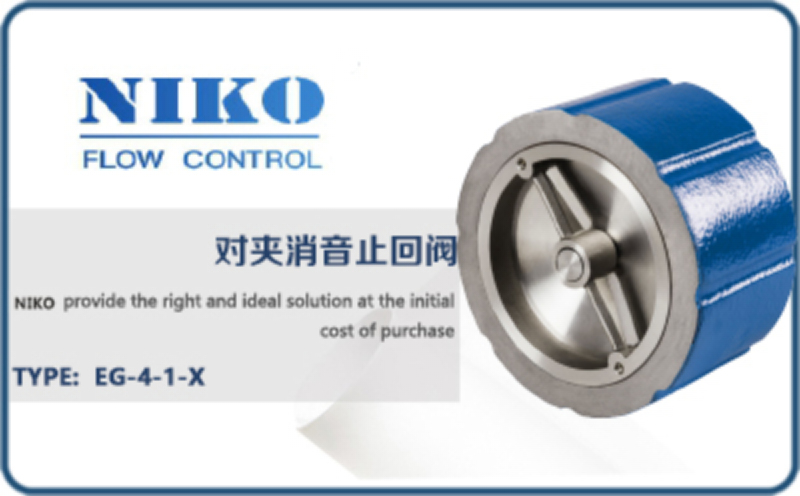

尼科对夹消音止回阀

尼科NIKO（中国）办事处-尼科泵阀（深圳）有限公司提供【对夹消音止回阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。

尼科对夹消声止回阀概述：

尼科南瓜型消声止回阀的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。不宜用于含有固体颗粒和粘度较大的介质。
止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。

尼科对夹消声止回阀参数：

公称通径：DN40-DN300
公称压力：1.0Mpa-1.6Mpa
适用温度：0℃～85℃
适用介质：水、油品
阀体材质：铸铁
连接方式：对夹法兰连接
设计标准：JBJ16006-90
检验标准：JBJ16006
法兰标准：GB9113.3

尼科对夹消声止回阀特性：

①阀瓣采用"子弹头"外形设计，阀体采用"腰鼓"外形设计，改善介质流向，降低流阻系数；
②阀门采用短结构形式，虽然水头损失比升降式静音止回阀稍大些，但体积小、价格便宜；
③结构紧凑，导向轴与导向架之间装有非金属润滑套，阀瓣升降灵活，不会产生抱死现象；
④骨架式橡胶密封圈直接镶嵌在阀体上，避免了介质长时间对密封圈的直接冲刷，使用寿命明显延长，坚固耐用；
⑤阀瓣启闭行程短，可以有效的防止水锤产生；
⑥适用于给排水系统，高层建筑管网，可安装在泵的出口处，结构稍加改动，可做为吸水底阀使用，但不适用于污水管网。

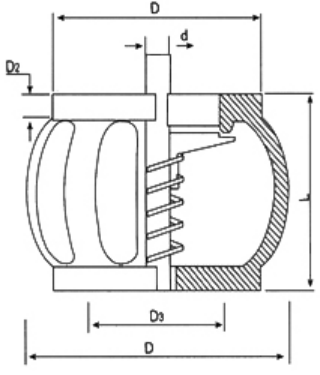

尼科对夹消声止回阀尺寸：

主要连接外形和尺寸 单位：mm

注：此外形尺寸为1.6Mpa压力止回阀，如需更高压力尺寸图纸，敬请来电来函咨询。
尼科H71X对夹消声止回阀的结构特点只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开;流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。不宜用于含有固体颗粒和粘度较大的介质。当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
